Sissejuhatus: Struktuursed kaalupiirangud transpordi projekteerimisel
Veoki keresüsteemides, külmhaagistes, haagissuvilate konstruktsioonides ja lastikarpides peavad disainerid kontrollima sõiduki kogumassi, säilitades samal ajal paneeli jäikuse vibratsiooni ja teekoormuse tingimustes. Teljekoormuse ja kütusesäästlikkuse nõuete eeskirjad sunnivad tootjaid vähendama külgseinte, katuste ja põrandapaneelide mittekonstruktsioonilist massi-.

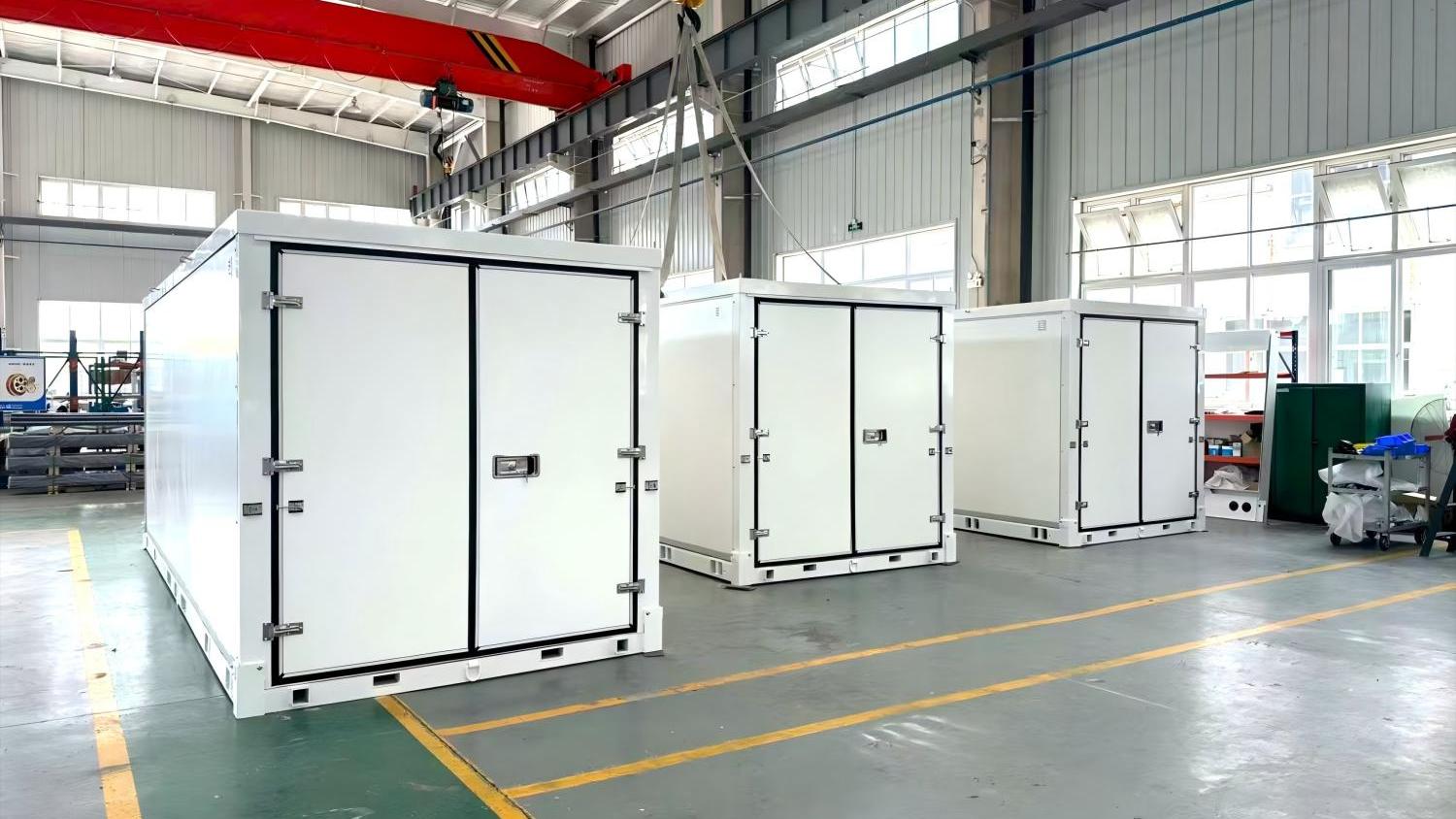

FRP sandwich-paneelid võetakse kasutusele, kuna need eraldavad väikese-tihedusega südamikuga kandvad katted, vähendades materjali kontsentratsiooni paneeli keskel. Transporditootmisliinides monteeritakse need paneelid suurteks seinamooduliteks, mis on tavaliselt üle 8–12 meetri pikkused, kus kaalu vähendamine mõjutab otseselt tõstetoiminguid ja sõiduki kasuliku koormuse tasakaalu.
Sõidukisüsteemides kasutatavate FRP sandwich-paneelide struktuurne määratlus
Transpordis kasutatav FRP sandwich-paneel koosneb kolmest funktsionaalsest kihist:
- FRP väliskest (klaaskiud + termoreaktiivvaik)
- Struktuurne südamik (PP kärgstruktuuri, PET-vaht või PU-vaht)
- Sisemine FRP nahk (klaaskiust komposiitkiht)
Materjali koostis
FRP-nahad valmistatakse tavaliselt polüester- või vinüülestervaikust, mis on kombineeritud tükeldatud kiudmati või kootud klaaskiudkangaga. Transpordirakendustes reguleeritakse naha paksust tavaliselt vahemikus 1,0–3,5 mm, sõltuvalt lööginõuetest.
Südamikkiht, nagu PP kärgstruktuuri südamik tihedusega 60–120 kg/m³, asetatakse kestade vahele ja liimitakse polüuretaan- või epoksüliimisüsteemidega, et luua pidev koormus{2}}ülekandeliides.
Koorma ülekandemehhanism transporditingimustes
Sõiduki töötamise ajal puutuvad paneelid kokku teevibratsiooni, lasti nihkumise ja raami väände tõttu. Sandwich-struktuuris peavad FRP-katted vastu vastaspindadel tekkivale tõmbe- ja survepingele, samas kui südamikukiht kannab nihkepinget üle paneeli paksuse ulatuses.
Dünaamilise operatsiooni näide
Kui veoki kere külgsein kogeb maanteekiirusel (tavaliselt 60–100 km/h töövahemikus) dünaamilist vibratsiooni, teostab välimine kest survetsükleid, sisemine kest aga tõmbetsükleid. Südamik hoiab ära naha kokkuvarisemise, kandes nihkejõudu läbi selle kuusnurksete rakuseinte.
Selline funktsioonide eraldamine vähendab sõltuvust puistematerjalide tugevusest ja nihutab koormustaluvust konstruktsiooni geomeetriale.
Miks on kaalu vähendamine transpordipaneelide puhul kriitilise tähtsusega?
Transporditootjad hindavad paneeli kaalu alamsüsteemi tasemel, kuna see mõjutab otseselt:Maksimaalne kandevõime, kütuse- või energiakulu, vedrustuse koormuse jaotus ja paigaldusnõuded.
Tugev paneel saavutab jäikuse, suurendades materjali paksust kogu ristlõikes{0}}. Seevastu sandwich-paneel suurendab struktuuri sügavust, laiendades põhikihti, säilitades samal ajal õhukesed FRP-katted, vähendades tahke materjali kogumahtu paneeli sees.
Suurte haagise külgseinte puhul, mille pindala on üle 10 m² paneeli sektsiooni kohta, muudab isegi paneeli massi vähenemine 10–15% monteerimise ajal tõsteseadmete nõudeid ja vähendab šassii koormust töötamise ajal.
PP kärgstruktuuri südamiku roll transpordipaneelides
PP kärgstruktuuri südamik on valmistatud polüpropüleenlehtedest, mis on termilise sidumise ja paisumise teel töödeldud kuusnurkseks rakustruktuuriks. Paneelide kokkupanemisel jaotab kärgstruktuuri nihkekoormus läbi vertikaalsete rakuseinte, säilitades samal ajal sisemised tühimikud, mis vähendavad materjali massi.
HolyCore toodabPP kärgstruktuuri südamikudkontrollitud tihedusgradientide ja mõõtmete tolerantsi reguleerimisega suure -formaadiga paneelide lõikamiseks, mis võimaldab sujuvalt integreerida automaatse lamineerimise ja CNC trimmimise tootmisliinidesse, mida kasutatakse veoautode ja haagiste paneelide valmistamisel.
Integreerimine transpordipaneelide tootmisliinidesse
HolyCore tarnib südamikke, mis on eelnevalt-lõigatud paneelide pesa paigutuste jaoks, vähendades lamineerimisel tekkivaid kärpimisjääke ja parandades joondamise täpsust pidevas tootmiskeskkonnas.
Toimivuskäitumine transporditeenuste tingimustes
Transpordipaneelid töötavad kombineeritud nõudlike keskkonnategurite korral:
FRP-katted kaitsevad pinda mehaanilise mõju eest, samas kui PP-kärgstruktuuri südamikud säilitavad korduva koormuse korral struktuurse vahekauguse. Külmutusautodes tekitab termotsükkel paisumis- ja kokkutõmbumispingeid, mis nõuab väga stabiilset sidumist. Servad tihendatakse süstemaatiliselt paigaldamise ajal, et vältida vee sattumist avatud kärgstruktuuri rakkudesse.
Levinud struktuursete rikete režiimid
1. Naha-südamiku kihistumine
Tekib siis, kui liimimine ebaõnnestub korduva vibratsiooni või lamineerimise ajal ebapiisava kõvenemissurve korral.
2. Lokaalne südamiku purustamine
Ilmub kontsentreeritud koormuse korral, nagu poltide kinnituspunktid või lasti löögialad, kus survepinge ületab rakuseina vastupidavuse.
3. Serva niiskuse sissepääs
Areneb siis, kui katmata kärgstruktuuri rakud ei ole suletud, võimaldades puhastustsüklite või vihmasaju ajal vee tungimist.
Peamised parameetrid, mida ostjad hindavad
Hankemeeskonnad määravad mõõdetavatel parameetritel põhinevad paneelisüsteemid, et toetada paastumeetodeid:
HolyCore
Tehniline tugi transpordipaneeliprojektides
HolyCore pakub spetsiaalseid PP kärgstruktuuriga südamikumaterjale, mis on mõeldud spetsiaalselt transpordipaneelide tootmisliinide jaoks, mitte eraldiseisvate konstruktsioonilehtede jaoks. Toitestruktuur toetab veatult:
Paigutuse kohandamine
Kohandatud paksusega lõikamine haagise seinte ja katusepaneelide paigutuste jaoks, et vähendada{0}}lamineerimisjärgseid jäätmeid.
Laadimisklassi optimeerimine
Tiheduse reguleerimine erinevatele konstruktsioonikoormuse klassidele, optimaalselt tasakaalustades põranda ja seina konstruktsioone.
Protsessi ühilduvus
Rakkude geomeetria valik on loodud suurepäraselt FRP lamineerimise ja vaakumpressi töövoogude jaoks.
